Byggnadsritning och planritning: Komplett guide för dina husritningar

Att planera ett byggprojekt kräver ett väl genomtänkt och strukturerat underlag. Oavsett om det gäller en omfattande tillbyggnad, en ny altan eller uppförandet av en helt ny villa, utgör en fackmässig byggnadsritning själva grunden för arbetet. De dokument du skickar in till kommunen avgör hur snabbt ditt ärende kan handläggas och om du får ditt efterlängtade startbesked eller inte.

När du står inför en bygglovsansökan är det lätt att känna sig överväldigad av alla begrepp och tekniska krav. Att förstå skillnaden mellan olika husritningar, hur man använder digitala verktyg för att visualisera sina idéer och var man kan hitta historiska handlingar sparar både tid och pengar. Rätt förberedelser minskar risken för dyra kompletteringar och felaktiga konstruktioner under själva byggfasen.

I denna heltäckande guide går vi igenom allt du behöver veta för att skapa, hitta eller beställa korrekta underlag. Vi tittar på hur en planritning bygglov ska utformas, granskar marknadens bästa gratis ritprogram och förklarar hur du bäst går tillväga för att kontrollera och hämta gällande dokumentation för din specifika fastighet.

Vad är en fackmässig byggnadsritning och varför krävs den?

En byggnadsritning är inte bara en enkel skiss över hur du vill att ett hus ska se ut; det är ett juridiskt dokument och en exakt teknisk ritning. Kommunens stadsbyggnadskontor använder dessa underlag för att granska om ditt planerade projekt följer gällande detaljplaner, uppfyller säkerhetskrav och harmonierar med omgivningen. Det är därför helt avgörande att dokumenten är ritade på ett fackmannamässigt sätt.

Formella krav från stadsbyggnadskontoret

För att dina bygglovshandlingar ska bli godkända ställer myndigheterna specifika krav på utförandet. Ritningarna ska normalt vara utförda med rena, svarta linjer på en helt vit bakgrund. Linjal och korrekta symboler måste användas, vilket gör att handritade skisser på rutat papper utan tydliga skalstockar konsekvent nekas.

Varje enskilt dokument måste innehålla en tydlig ritningshuvud där fastighetsbeteckning, skala, datum samt vem som har upprättat ritningen framgår tydligt. Standardskalan för de flesta dokumentationsvyer är 1:100, vilket innebär att en centimeter på papperet motsvarar en meter i verkligheten.

Skillnaden mellan arkitektritning och konstruktionsritning

När du planerar ditt projekt kommer du i kontakt med flera olika yrkesroller och ritningstyper. En klassisk arkitektritning fokuserar på den visuella utformningen, planlösningen, estetiken och hur byggnaden används i praktiken. Det är dessa handlingar som ligger till grund för om kommunen ska bevilja själva bygglovet.

När lovet väl är beviljat måste du visa hur byggnaden ska hålla rent tekniskt. Då uppstår frågan: vem gör konstruktionsritningar? Detta görs av en utbildad byggnadsingenjör eller konstruktör. Denna tekniska dokumentation specificerar bärande balkar, armering i fundamentet samt exakta dimensioner för att klara snö- och vindlaster inför det tekniska samrådet.

Skapa rätt underlag: Planritning bygglov och andra bygglovshandlingar

När du ansöker om bygglov krävs en komplett uppsättning samordnade ritningar som belyser projektet från olika vinklar. Att ha en sammanhängande kedja av dokument är det absolut säkraste sättet att få din ansökan godkänd snabbt.

Kärnan i varje ansökan består av tre huvudsakliga vyer av byggnaden, kompletterat med en situationsplan som visar hela fastigheten ovanifrån. Om du ska bygga en planritning altan eller en tillbyggnad måste du visa både hur huset ser ut idag och hur det kommer att se ut efter förändringen.

Planritning hus och hur du anger husritningar med mått

En planritning hus är en horisontell genomskärning av byggnaden sedd rakt ovanifrån. Den visar väggarnas exakta placering, dörröppningar, fönster, trappor samt fast inredning som kök och badrum. För en planritning lägenhet eller en villa är det också kritiskt att redovisa tillgänglighetskrav, såsom svängradier för rullstolar i badrum och korridorer.

För att dokumentet ska vara användbart krävs husritningar med mått. Alla mått ska anges i millimeter eller meter och redovisa rummens invändiga storlekar, väggtjocklekar samt totala yttermått. Här är en sammanställning över de viktigaste måtttyperna som alltid måste finnas med på en korrekt hus planritning:

• Yttermått: Byggnadens totala längd och bredd inklusive paneler eller puts.
• Rumsdimensioner: Klara mått mellan innerväggar för att verifiera boarea och användbarhet.
• Fönster- och dörrplaceringar: Avstånd från hörn till öppningarnas mitt- eller ytterlinjer.
• Tillgänglighetscirklar: En streckad cirkel med en diameter på minst 1,30 meter i badrum och framför köksbänkar.

Fasadritning och sektionsritning för en komplett ansökan

Förutom en bygglov planritning måste din ansökan innehålla en fasadritning för varje väderstreck (norr, söder, öster och väster). Dessa visar hur husets utsida kommer att se ut, fönstrens proportioner samt hur byggnaden möter de befintliga och framtida marknivåerna på tomten.

Sektionsritningen visar i sin tur ett vertikalt snitt genom huset. Den redovisar kritiska höjdledsmått såsom rumshöjd, takvinkel, konstruktionstjocklekar och hur takstolar ansluter till ytterväggarna.

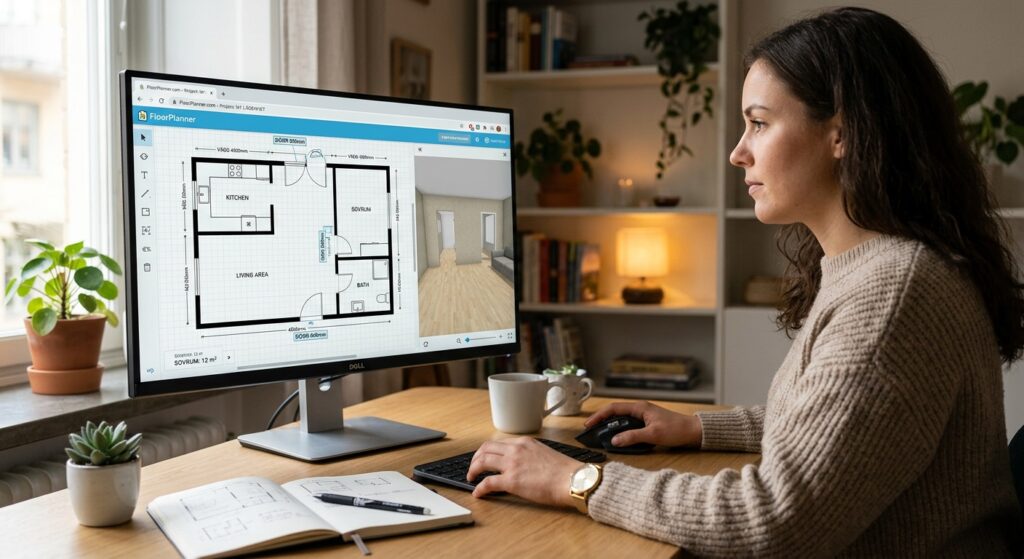

Rita hus online: Bästa ritprogram gratis för att göra en planritning

Tack vare den digitala utvecklingen behöver du inte längre vara expert på dyra CAD-system för att göra tidiga skisser. Det finns idag flera utmärkta alternativ för dig som vill använda ett ritprogram gratis för att visualisera dina idéer, testa olika planlösningar eller till och med producera grundläggande underlag.

Att använda ett ritprogram online gör det enklare att experimentera med rumsfördelningen innan du bestämmer dig för hur ditt framtida hem ska se ut. Det ger dig också ett fantastiskt underlag om du senare väljer att anlita en expert för att slutföra dina slutgiltiga handlingar.

Jämförelse av funktioner i digitala ritprogram

När du vill rita hus eller skapa en digital planritning online finns det verktyg med olika svårighetsgrader och fokusområden. Vissa är bäst för snabb möblering i 3D, medan andra fokuserar på exakta mått som krävs för myndighetsgodkännande.

Nedan följer en jämförelse av tre populära digitala verktyg som erbjuder funktioner utan kostnad:

Programnamn	Huvudfokus	Fördelar	Begränsningar i gratisversionen
Planner 5D	Inredning & 3D-visualisering	Extremt lättanvänt, stort bibliotek av möbler, bra rendering.	Begränsat antal möbler, högupplösta bilder kostar extra.
RoomSketcher	Planlösningar & Skisser	Bra verktyg för att rita planlösning, genererar tydliga 2D-vyer.	Kräver betalabonnemang för att skriva ut i exakt skala 1:100.
Enklare CAD-verktyg online	Tekniska linjeritningar	Ger exakta måttlinjer och millimeterprecision för ritning bygglov.	Högre tröskel att lära sig, saknar färdiga 3D-möbler.

Steg för steg: Så kan du göra planritning hus själv

Om du har bestämt dig för att göra en planritning på egen hand med hjälp av ett gratis ritprogram, bör du arbeta systematiskt för att säkerställa att resultatet blir så användbart som möjligt.

1. Mät upp ytterväggarna: Börja alltid med att lägga ut husets eller tillbyggnadens totala yttre form och ange de korrekta yttermåtten.
2. Placera bärande innerväggar: Rita in de tjockare väggar som bär upp taket eller det övre bjälklaget innan du fördelar de mindre rummen.
3. Sätt ut dörrar och fönster: Anpassa placeringen efter ljusinsläpp och väderstreck, och se till att dörrarna kan öppnas helt utan att krocka.
4. Kontrollera möblerbarhet: Lägg till grundläggande symboler för sängar, soffor och matbord för att verifiera att ytorna fungerar i vardagen.
5. Exportera och måttsätt: Spara ner din hus ritning och lägg till de linjära måttkedjor som stadsbyggnadskontoret kräver för sin bedömning.

Hitta bygglovshandlingar och befintliga ritningar på hus

Ska du bygga om en äldre fastighet, renovera en planritning lägenhet stockholm eller göra en tillbyggnad på en befintlig villa? Då behöver du inte uppfinna hjulet på nytt. Det första steget bör alltid vara att försöka hitta planritning hus eller lägenhet i de officiella myndighetsarkiven.

Eftersom alla beviljade bygglov sparas för eftervärlden har du som medborgare rätt att begära ut dessa handlingar tack vare offentlighetsprincipen. Att använda befintliga ritningar på hus sparar mycket tid vid projekteringen.

Sök i myndigheternas register: Planritning stockholm och göteborg

Många av Sveriges större kommuner har lagt ner ett stort arbete på att digitalisera sina historiska stadsbyggnadsarkiv. Om du söker en planritning stockholm eller behöver komma i kontakt med stadsarkivet i Göteborg eller Malmö, finns det välutvecklade e-tjänster tillgängliga.

Genom att besöka kommunens webbplats kan du söka direkt på din fastighetsbeteckning eller gatuadress. I många fall kan du omedelbart ladda ner historiska ritningar, kontrollplaner och tidigare beslut i PDF-format helt kostnadsfritt. Om dokumenten är mycket gamla kan de finnas sparade i fysiska mikrofilmformat, och då kan du beställa digitalisering mot en mindre administrativ avgift.

Hur du använder statliga e-tjänster för att kontrollera bygglov

Om du vill kontrollera bygglov eller få en exakt bild av dina tomtgränser och byggnaders placering kan du också använda statliga myndigheters digitala tjänster. Lantmäteriet erbjuder tjänsten “Min fastighet” där du loggar in säkert med BankID.

Genom denna portal får du direkt tillgång till officiell information om din egen fastighet, gällande tomtkartor, servitut samt historiska gränsdragningar. Detta utgör ett perfekt komplement till de bygglovsritningar stockholm eller andra kommuner tillhandahåller när du ska upprätta din situationsplan.

Köpa bygglovsritningar eller få hjälp med ritningar till bygglov

Även om det går att göra mycket själv med hjälp av ett digitalt ritprogram gratis, inser många byggherrar att stadsbyggnadskontorets krav på exakt fackmässighet är svåra att uppfylla utan rätt erfarenhet. Att skicka in bristfälliga handlingar leder till utdragna processer och onödig stress.

Om du känner dig osäker på mätteknik, tillgänglighetskrav enligt Boverkets byggregler eller hur en sektionsritning ska konstrueras, finns det professionella bygglovsritningar tjänster att tillgå över hela landet. Att ta hjälp i ett tidigt skede är ofta en lönsam affär.

När du väljer att köpa bygglovsritningar från en etablerad ritbyrå eller konsult får du ett komplett paket där alla nödvändiga vyer ingår. De ser till att allt ritas i rätt skala, innehåller rätt tekniska specifikationer och uppfyller din kommuns unika krav. För den som vill ha en smidig process från idé till färdigt hus är professionell bygglovshjälp det absolut tryggaste alternativet på marknaden.

FAQ – Vanliga frågor om byggnadsritningar och planlösningar

1. Vad är skillnaden på en planritning och en byggnadsritning?

En byggnadsritning är ett övergripande samlingsnamn för alla tekniska och arkitektoniska ritningar som beskriver en byggnad (såsom fasader, sektioner och situationsplaner). En planritning är en specifik typ av byggnadsritning som visar huset eller lägenheten rakt ovanifrån i ett horisontellt snitt.

2. Kan jag rita mina bygglovsritningar själv i ett gratis ritprogram?

Ja, det finns inget formellt krav på att ritningarna måste vara skapade av en certifierad arkitekt. Du kan använda ett gratis ritprogram för att skapa dina underlag, förutsatt att slutresultatet uppfyller kommunens krav på fackmässighet, är skalenligt, har korrekta måttkedjor och ritas med rena svarta linjer.

3. Hur gör jag för att hitta planritning lägenhet i efterhand?

För att hitta planritning lägenhet vänder du dig i första hand till stadsbyggnadskontorets arkiv i den kommun där huset ligger. Många kommuner erbjuder digitala söktjänster där du kan ladda ner handlingarna direkt via din gatuadress. Du kan även kontakta din bostadsrättsförening eller fastighetsägare som ofta har kopior sparade.

4. Vilken skala ska en planritning bygglov vara i?

Den absoluta standarden för en planritning bygglov, liksom för fasad- och sektionsritningar, är skala 1:100. Det innebär att 1 centimeter på den tryckta ritningen motsvarar 100 centimeter (1 meter) i verkligheten. Situationsplaner ritas däremot oftast i en mindre skala, som 1:400 eller 1:500.

5. Vad kostar det att köpa bygglovsritningar från en expert?

Kostnaden varierar beroende på projektets storlek. För enklare komplementbyggnader som garage eller attefallshus kan du ofta hitta fasta paketpriser mellan 6 000 och 12 000 kronor. För mer komplexa tillbyggnader eller nybyggnation av villor rör sig priserna vanligtvis mellan 15 000 och 40 000 kronor.

6. Vad ska ingå i kompletta bygglovshandlingar?

En komplett ansökan ska normalt innehålla en situationsplan (visar byggnadens placering på tomten), planritningar över samtliga våningsplan, fasadritningar från alla väderstreck samt en sektionsritning som visar byggnadens höjdled och invändiga konstruktionssnitt.

Sammanfattning

En korrekt utformad byggnadsritning är nyckeln till ett framgångsrikt byggprojekt och ett snabbt godkännande från stadsbyggnadskontoret. Genom att sätta dig in i hur en fackmässig planritning bygglov fungerar och förstå vikten av exakta mått, lägger du grunden för en smidig byggprocess. De digitala verktyg som finns tillgängliga gör det idag enklare än någonsin att testa idéer och skapa skisser genom smidiga ritprogram gratis online.

Innan du påbörjar din designresa lönar det sig nästan alltid att kontrollera historiska register som ritningsarkivet skellefteå eller stadsarkiven i Stockholm och Göteborg för att hitta befintliga ritningar hus. Skulle kraven på millimeterprecision och tillgänglighet kännas övermäktiga, finns det alltid professionell hjälp med ritningar till bygglov att tillgå. Det garanterar att dina handlingar uppfyller alla lagstadgade krav och sparar tid och energi på vägen mot din byggdröm.
